mon monster jam bigfoot @ mooOOoooaaaaa ...

hello

actuellement , je suis en train de m'en monter un sur base de hpi wheely king 4x4 ...

pourquoi , ben il est 4 roues motrices , et pas besoin de bricoler pour le transformer en 4WS !!!

vu que dans mon club de Chavanoz , une piste big foot va être faite , autant en profiter ...

donc au programme :

renforcement de toute la partie transmission ( cardans boite / ponts ) en vrais pièces acier ( sans clips pour ceux qui connaissent !!! )

train AVANT et ARR directionnels ( 4WS )

servo positionnés sur les ponts

barre de direction en alu

vario quicrun 1080

2 X servos HK de 15kg / 7.4V

4 X amortos tout alu

etc etc !!!

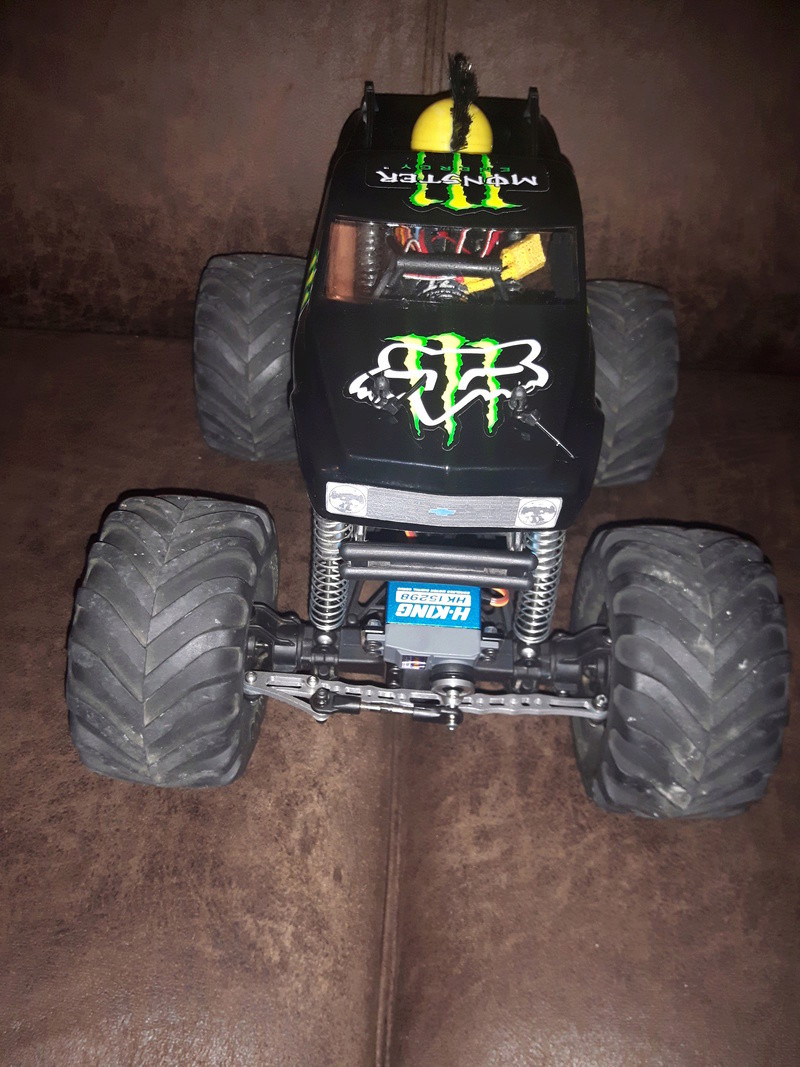

enfin ... je peux vous le présenter :



oui bon ...

commençons par le commencement :





même pas peur


4WS avec DX4C oblige :


la suite :

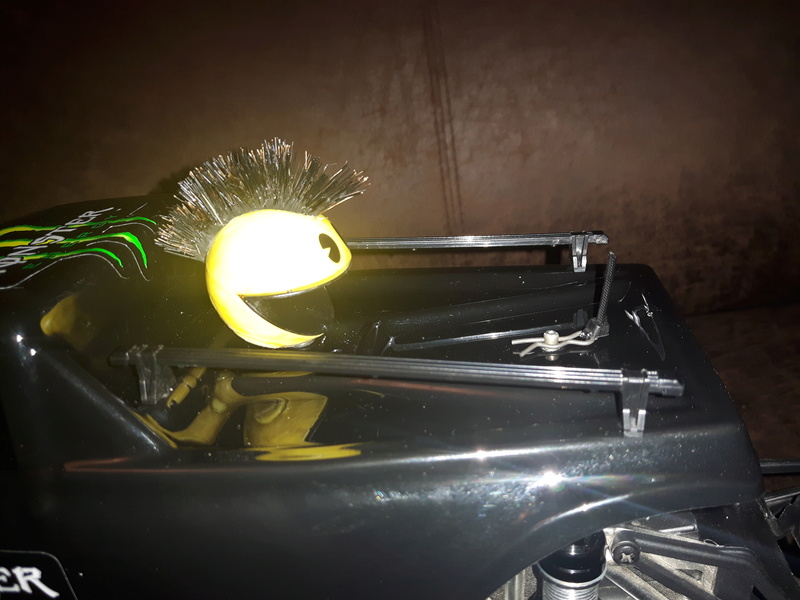

je me suis éclaté à lui faire sa tête de punk :

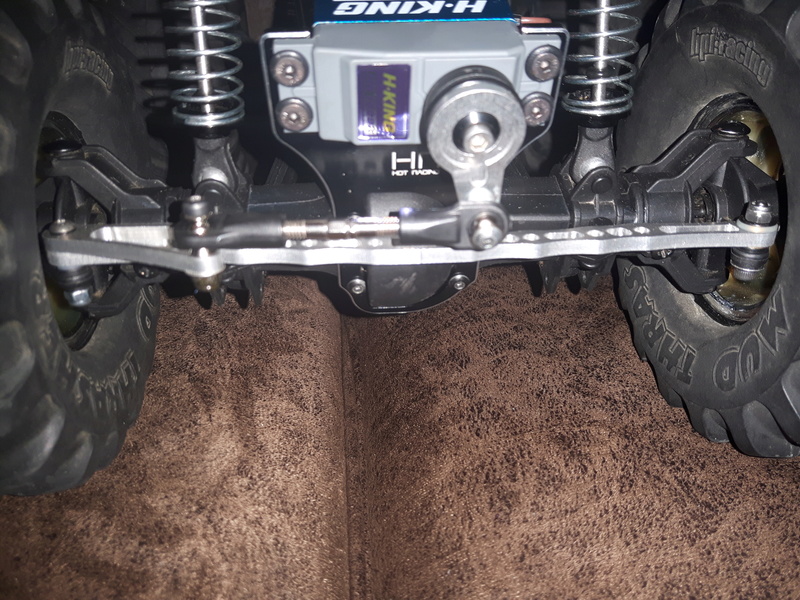

l' AVANT :


de plus prêt :


l'arrière :


de plus prêt :


vue du dessous avec ses 2 cardans aciers renforcés :


le cordon spécifique que j'ai fabriqué :


la suite + en détails arrive après , pour vous parler de ses améliorations histoire juste de fiabiliser l'engin !!!

voilà ce que j'ai utilisé , liens à l'appui pour le rendre fiable mais sans le surcharger !!!

les 2 servos :


HobbyKing HK15298 High Voltage Coreless Digital Servo MG/BB 15kg / 0.11sec / 6 | eBay

de quoi les fixer sur les ponts correctement ( x2 ) :


Hot-Racing WK24R01 Alum Steering Servo Mounting Kit Wheely King (New!) | eBay


ensuite les 2 barres de direction alu plus sérieuses que celles d'origine en chewing gome :


HPI WHEELY KING STEERING ARM ROCK CRAWLER RC WK-09 *x2* | eBay

montage ensuite de cette pièce ( x2 ) sur les 2 barres de direction alu :


Level3-RC Custom Steerink Link Horns HPI Crawler Wheely King EP Car #WK-10 CSLH | eBay

montage de cette tringlerie sur cette même pièce :


Traxxas Stampede/Rustler VXL Turnbuckles Camber Link | eBay

ensuite je les relient au servo AVANT & ARRIERE avec ces 2 sauve servo de couleur différentes :
le gris étant placé à l'AVANT ...


MST #820002S Alum. servo saver (silver) -RCword- | eBay

le bleu EST placé à l'ARRIERE :


MST #820002B Alum. servo saver (blue) -RCword- | eBay

remplacement des satellites et planétaires ( 1 sachet pour les 2 diff ) :


HPI RACING Nitro RS4 Sprint FLUX Wheely King # 86014 - GEAR DIFF BEVEL GEARS IP | eBay

remplacement ( x2 ) de la couronne du boitier des 2 diff :


HPI 86336 Heavy Duty Final Gear Set MT 2 | eBay

voilà maintenant les cardans ( x2 ) utilisés pour relier les 2 ponts à la boite de transfert :


Integy T8110 HD Heavy Duty Metal Center Universal HPI Wheely King -Brand New | eBay

et voiloouuuuu !!!

le but était de renforcé toute la transmission , mission accomplie , et là j'attends un set de pignons allant de 27T à 32T , un variateur quicrun 1080 et un moteur charbons INTEGY de 19T mais pas certain de monter ce combo dessus pour l'instant , car si le changement de pignons s'avère positif ( c'est à dire pour faire lever + vite et facilement le Bigfoot )
je laisserais celui d'origine , donc affaire à suivre dès réception des pièces en attente !!!

bonne lecture ...

ha j'oubliais :

Salut marche pas ta vidéo

hello

rectifié normalement !!!

Il as l'aire d'avoir des watt là dessous

Bof Bof

c'est qu'un 27T HPI de base , mais sur le carrelage , pas moyen de le lever pour partir en Wheeling !!!

je dois attendre l'arrivée du set de pignons et faire des essais dehors ensuite ...

@++
