Ford GPA général purpose amphibious

Bonjour,
J'ai hier brièvement décrit la GPA dans ma présentation .
Maintenant, je vais décrire la construction proprement dite.
La GPA se compose de 2 grands sous ensembles : la carrosserie et le châssis
J'ai décidé de construire la GPA comme un bateau, c'est à dire à l'envers .
En premier j'ai découpé dans du styrène de 15/10 les côtes (photo 1) puis j'ai fixé de façon rigide cette pièce sur un support de bois dur
En second, traçage des faces latérales dans du styrène de 10/10 en prenant soin de redessiner l'avant . Celui-ci étant courbe, il ne correspond pas au plan qui lui est plat

A suivre

hâte de voir la suite

tu va utiliser quoi comme pont?

Bonjour,
En réponse au mail, de Soyan j'utilise des ponts de 6x6 trouvés sur Ba..Go..d . Ce n'est pas d'une qualité extra, mais suffisante pour un véhicule qui ne depassera pas 1m/s soit 3.6km/h.Au delà il y a danger à rouler entouré de promeneurs .
Ci joint photo pontAV

Pour continuer la description du montage, voici la partie que je nomme "chassie à défaut de terme plus approprié .

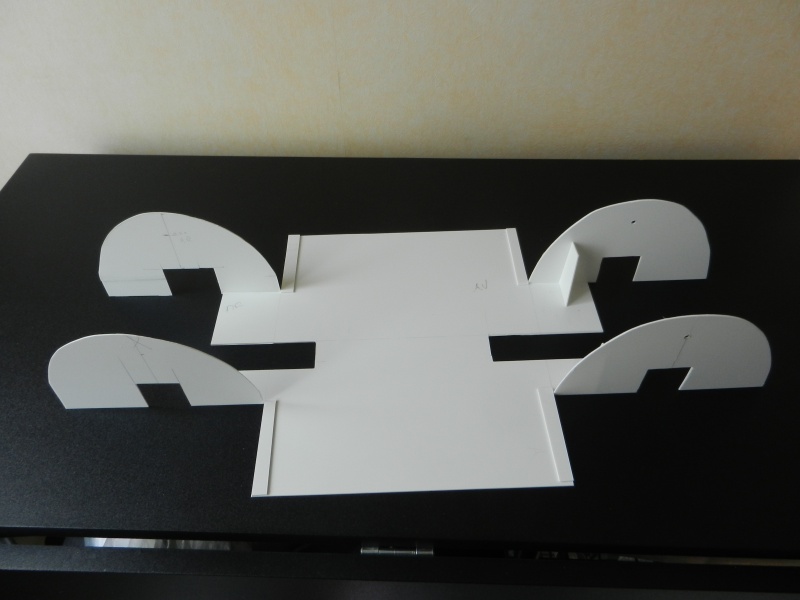

Donc ce chassie  est constitué  d'une plaque de styréne de 15/10 prévoyant les passages de roue, les passages d'arbres AV et AR. A l'avant il se termine avant le bouclier d'étrave qui est une pièce à part assez complexe à tracer du fait de ses courbes.
Le chassis parait fréle et fragile, c'est vrai, mais une fois réuni avec la carrosserie l'ensemble est très solide.
Aujourd'hui,pose du pont AV...la description pour plus tard ...

ok, niveau pneu, tu sera en 1.9?

Bonjour,
Exact les pneus sont au standart 1.9
Bon week end

Salut Daniel De Colmar !!!! la suite, la suite.....je vois ce que c'est le ford gpa....

Bonjour,
J'ai oublié de montrer ce qu'est une Ford GPA, l'évidence des uns n'est pas forcément l'évidence des autres .

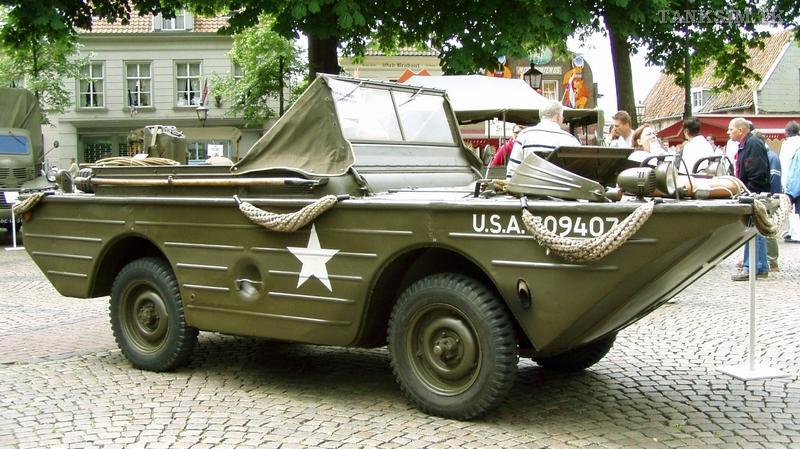

Voici ce qu'est une GPA
A bientôt

Voici la suite,
Aprés les cotés, l'arrière, voici le moment de dessiner l'avant. A vrai dire je n'ai pas réussi à dessiner cette piéce . J'ai triché en prenant une feuille de carton et en relevant le tracé sur la structure existante .
voici le résulta

et tu es partie sur quoi comme échelle?

L'echelle de la GPA est 1/6
soit une longueur de 77cm pour une largeur de 25cm poids estime 7kg

j'adore

Totof1965 a écrit:

j'adore

idem !

Bonjour,
Merci pour vos réponses
Ce matin voici quelques photos de détails de laGPA .
N.B : Ces commentaires ne visent pas à décrire la construction de A à Z, mais de donner une idée de ce qui peux être fait, et sûrement en beaucoup mieux .
1ére photo le capot moteur, la bulle transparente correspond au bossage du capot réel Les écrous papillon sont réalisés avec une sis de 2mm sur laquelle est soudé une demi rondelle de 5mm
2éme photo un essui glace (le pare brise est la pour le décor, ce n'est pas le définitif

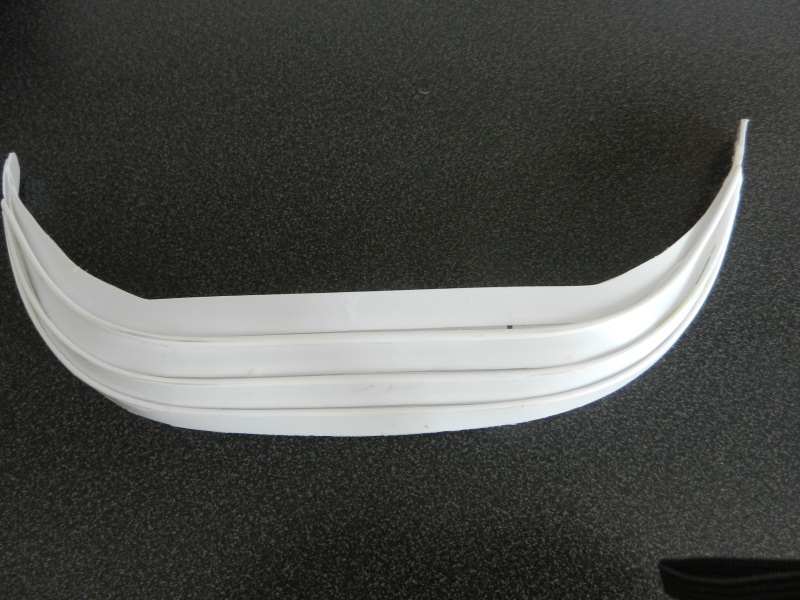

3eme photo,le pare vague ? embrun ? enfin le machin qui se bascule en avant pour la navigation.
Cette pièce fut difficile à créer, elle est constituée de 3 croissants en polystyréne 15/10 collées par leurs bords .Les joints, pas trés jolis, sont recouverts par un demi rond de 3mm .
Pour une bonne tenue de cette pièce, la partie arrière est doublée d'un tissusde verre fin 48g/m² collé à la résine epoxy
Bon Dimanche

Je viens de m'apercevoir d'un petit cafouillage dans les photos
Voici l'essuie glace manquant .
La partie raclette est constituée de la partie la plus fine des essuie-glace que je venais de changer

Bonjour,
Dans l'attente d'éléments mécaniques (poulies + courroies crantées) je suis passé à la réalisation des accessoires
1/ Pot échapement
2/Phare
3/BC 659 K (US Signal Corps)et jerrycan

ha oui ! la c'est du grand art !

Bonjour,
Voici un  1 mois que je n'ai rien publié sur la Ford GPA, la raison en est toute bête, mon disque dur, vieux de 13 mois m'a laché, donc toutes les photos, plans etc sont perdus.
Aujourd'hui, la GPA est pratiquement terminée, la mécanique fonctionne, reste quelques détails à finir. Manque, la jante de la roue de secours et le volant
J'espère vous avoir interessé à ce véhicule peu connu en France.

Bravo chouette réalisation ! !! !!!

Est il prévu qu'elle soit navigante cette prénommée Seep's digne dérivée des Ford GPW ?
impatient de la voir en évolution peut être avec un conducteur en place ?? il y a du choix à cette échelle 1/6ème des Gi-Joe !

Super realisation, chapeau l'artiste !

Très belle réalisation

manque plus qu'une petite vidéo pour le voir évolué

magnifique

ça fait une belle réalisation

est il possible de voir les dessous ?
