Bon j'ai du nouveau! youhou
Ca marche!
He oui la ténacité à payer et la chance je doit dire aussi! ^^

J'ai rencontrer une personne très sympas sur un forum de bateau RC et miracle ou bout de quelques mail le GRAAL! bwahahou bwahahou bwahahou

Voici le plan de montage pour ceux que ça peut intéresser...Nouveau projet...BERLIET T 100... - Page 16 Ibt210


In 1 et In 2 sont les fils qui arrivent du moteur du servo et non pas du servo

Le servo principal RC dit "maître" est alimenté en 5 volts comme tous servo classique, on ouvre le servo et on viens souder a l'arrière du servo sur le branchement moteur deux fil qui vont sur IN1 et IN2
le GND est simplement un mois en 5 volts et les rouges (deux pontage) + en 5 volts.

Les 4 bornes vertes sont 2 pour l'alimentation en 12 volts directement et les 2 autres bornes vont au moteur d'essuies glaces

Ne pas couper les fils du moteur du servo maître, (comme dit dans certaines videos sur YOU Tulle... clin  )
ça vous évite d'avoir à faire une tringlerie entre les deux servos maître est esclave.

Ceci dit, c'est possible que j'y vienne pour gagner de la course sur le servo esclave, et peut être empêcher une petit décalage du neutre...A voir...  bhey


Mais en tous les cas ça marche! top top top top top

J'ai terminer également ma boite à vitesses, clin fixation définitives des arbres de transmissions, fabrication du disque de frein et installation,...changement de ma table de fraiseuse, et remplacement de mes mandrins de tour

OUF nez drunken  !!!!

  blol


Dernière édition par Titoune69 le Sam 18 Nov - 2:16, édité 1 fois
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 2:14

merci de partager clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 2:17

Soyann la photo du plan ne passe pas...SOS...!!!
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 2:25

Titoune69 a écrit:
Soyann la photo du plan ne passe pas...SOS...!!!

avec l'hébergeur du forum? c'est quoi le format?
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 2:32

.JPG... comme d'hab...?

en plus quand j'envois un message ça ne me met pas dessus comme 'habitude il faut clique sur "voir mon message" c'est la première fois...?
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 2:42

je viens de tester, ça fonctionne... bhey
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
guigui57
Donateurs
guigui57


Messages : 3158
Date d'inscription : 20/07/2010
Age : 36
Localisation : thionville 57

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 9:27

Et tout ca sans photos, ni vidéo.... en mode touriste quoi triste
Je déconne hein!
J'ai hate de voir tout ca top
Revenir en haut Aller en bas
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 10:29

OUF! boo Bon plus de soucis apparemment...les photos sont revenues... clin


Donc PHOTOS...

Disque...

l'étrier sera un étrier de vélo, commander par un servo via une came, je pense, pour une force maximale... bgik



Nouveau projet...BERLIET T 100... - Page 16 Dsc_0124
Nouveau projet...BERLIET T 100... - Page 16 Dsc_0123

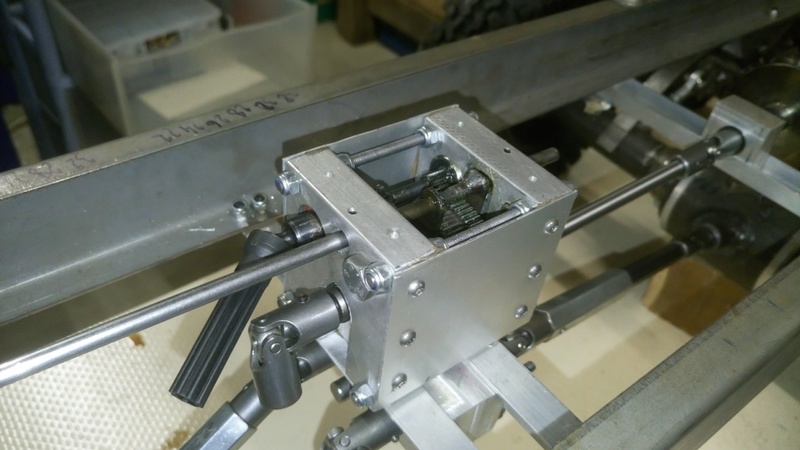

Boite à vitesses...

Je précise que la boite à vitesse est étanche et sera mise en huile avec de la 80w 90 w comme les pont , de l'huile de boite! C'est pas scale ça? ^^

Non pascal je ne te parle pas! OK je SORT clin


Nouveau projet...BERLIET T 100... - Page 16 Dsc_0134Nouveau projet...BERLIET T 100... - Page 16 Dsc_0132Nouveau projet...BERLIET T 100... - Page 16 Dsc_0130Nouveau projet...BERLIET T 100... - Page 16 Dsc_0126Nouveau projet...BERLIET T 100... - Page 16 Dsc_0125Nouveau projet...BERLIET T 100... - Page 16 Dsc_0133Nouveau projet...BERLIET T 100... - Page 16 Dsc_0128Nouveau projet...BERLIET T 100... - Page 16 Dsc_0135Nouveau projet...BERLIET T 100... - Page 16 Dsc_0131Nouveau projet...BERLIET T 100... - Page 16 Dsc_0127Nouveau projet...BERLIET T 100... - Page 16 Dsc_0210Nouveau projet...BERLIET T 100... - Page 16 Dsc_0129

Pas de jeux dans la boite juste le jeux fonctionnel, juste pour dire je n'est jamais fraisé de ma vie , donc n'ayer pas peur hoo  de vous lancer avec toutes les précautions de rigueur bien sur, du bon sens , et quelques conseils de pros... bien sur, je n'est pas la science infuse non plus... bheeeeyyyy







 l'elec en mode LABO! wtf


Je ferais un tuto détaillé pour ça si vous voulez...avec un plan et les fournitures nécessaire.... triste

Forum donc partage et entraide... n'oublier pas le vrais sens de "forum"... clin

Ici on m'a beaucoup aider, alors j'essaye de rendre mon savoir aussi à mon tour... blol


clinclinclinclin


Nouveau projet...BERLIET T 100... - Page 16 Dsc_0138

:bidee:Mais NON!



1 IBT2 arduino ((pont en H) (sans programmation)) un CC BEC Castle pour l'alimentation de la carte IBT2 , un véhicule pour la radio et le vario, une batterie pour l'alimentation direct du relais du SUPER servo (moteur essuies glace de 2 CV (IBT2) un servo "Opérer" prise du signal en PWM sur les bornes du moteur du servo maître le petit classique....


;)et voilà...!!!


Nouveau projet...BERLIET T 100... - Page 16 Dsc_0137Nouveau projet...BERLIET T 100... - Page 16 Dsc_0136Nouveau projet...BERLIET T 100... - Page 16 J_210

et voila...
Nouveau projet...BERLIET T 100... - Page 16 J10

Voilà... clin

blol


Dernière édition par Titoune69 le Sam 18 Nov - 11:33, édité 1 fois
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 11:32

le serveur photo devait dormir cette nuit ... bmuhuha
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 11:34

bmuhuha bmuhuha bmuhuha
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
guigui57
Donateurs
guigui57


Messages : 3158
Date d'inscription : 20/07/2010
Age : 36
Localisation : thionville 57

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 16:23

Merci pour le partage, c'est vraiment sympa de voir que ca chome pas ici top
Question bete:
huile de boite 80w90, OK, mais n'as tu pas peur que cela te crée une resistance au roulage (boite, ponts) suffisante pour te faire perdre des watts et de l'autonomie?

Car de mon point de vu, ton huile ne sera jamais assez fluide pour laisser tout ca tranquil.
N'oubli pas qu'en 1/1 ces éléments monte en temperature (d'où ces indices de viscosité).

A ta place je partirais sur de la 20w40 d'huile moteur top

Et comme disent les ricains....."that's my 2 cents".
Revenir en haut Aller en bas
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 21:53

Oui effectivement je n'avait pas penser à ce problème...Je pense que tu as raison, il y aura moins de friction

Merci clin

Le frein est en ordre de marche, étrier posé, servo posé et test OK...J'ai fait le système par tringlerie en 3 mm et ça à l'air de bien fonctionner, donc pas de came... clin
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
scale276

scale276


Messages : 179
Date d'inscription : 30/07/2017

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeSam 18 Nov - 22:27

A tu peser l'engin a ce stade
Revenir en haut Aller en bas
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 0:16

Non je n'est pas de balance assez puissante...pas de pèse personne non plus... clin

Mais je peu dire que chaque fois que je le retourne, ben je m'en souviens... Crying or Very sad

Je pense autour de 15/18 kg...+- pour le moment...
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 0:50

tu as pas le choix, faudra t'équiper d'une balance pour nous dire ! bmuhuha
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
guigui57
Donateurs
guigui57


Messages : 3158
Date d'inscription : 20/07/2010
Age : 36
Localisation : thionville 57

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 10:38

c'est notre grande interrogation a tous bmuhuha
Un mystere qu'il va falloir resoudre wtf wtf wtf
Revenir en haut Aller en bas
érick 15

érick 15


Messages : 1138
Date d'inscription : 13/03/2016
Age : 57
Localisation : cantal

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 11:31

j'en ai une comme ça pour peser mes rc 1/4  clin
Nouveau projet...BERLIET T 100... - Page 16 9k=
Revenir en haut Aller en bas
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 22:55

Allez miser sur le poids et celui qui trouvera le poids aura un saucisson!
c'est parti!

Alors? clin
Je précise que mes saucissons sont pur porc et qui sont affiné dans la cendre...

Erick 15 j'attends quelques pièces pour faire des essais on road et après si ta proposition tient toujours prépare la soudure à l'étain et le zinc... clin clin clin J'amènerais du saucisson...et du pinard...!!!
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
guigui57
Donateurs
guigui57


Messages : 3158
Date d'inscription : 20/07/2010
Age : 36
Localisation : thionville 57

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 23:19

Vu l'ensemble.... je dirais un bon 21kg haaaa
Revenir en haut Aller en bas
scale276

scale276


Messages : 179
Date d'inscription : 30/07/2017

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 23:20

17kg500
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeDim 19 Nov - 23:48

23kg haaaa
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
érick 15

érick 15


Messages : 1138
Date d'inscription : 13/03/2016
Age : 57
Localisation : cantal

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeLun 20 Nov - 7:16

Titoune69 a écrit:
Allez miser sur le poids et celui qui trouvera le poids aura un saucisson!
c'est parti!

Alors? clin
Je précise que mes saucissons sont pur porc et qui sont affiné dans la cendre...

Erick 15 j'attends quelques pièces pour faire des essais on road et après si ta proposition tient toujours prépare la soudure à l'étain et le zinc... clin clin clin J'amènerais du saucisson...et du pinard...!!!
ça marche  top
pour le poids ; 18 kilos  bhey
Revenir en haut Aller en bas
Titoune69

Titoune69


Messages : 1287
Date d'inscription : 26/09/2013
Age : 57
Localisation : Rhone

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeLun 20 Nov - 11:48

Heu je crois que j'ai un petit soucis, j'ai installer le moteur d'essuies glace de 2 cv et je l'ai alimenter en 7.2 volts, mais il ne parrait pas suffisant en force pour faire tourner les roues au sol... bhey donc je vais chercher l'erreur car son comportement est bizarre... triste
J'ai bien été obliger de faire la liaison entre les deux servo mécaniquement pour gagner de la course

Nouveau projet...BERLIET T 100... - Page 16 Dsc_0212

et le frein fini... clin



Nouveau projet...BERLIET T 100... - Page 16 Dsc_0211
Revenir en haut Aller en bas
http://www.aps-piscine.fr/index.html
guigui57
Donateurs
guigui57


Messages : 3158
Date d'inscription : 20/07/2010
Age : 36
Localisation : thionville 57

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeLun 20 Nov - 13:05

Super boulot sur le frein!
Pour ton moteur de 2cv, un probleme d'alim? wtf
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeLun 20 Nov - 15:07

ça ne me choque pas moi qu'un scale ne puisse pas tourner les roues à l'arrêt clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
érick 15

érick 15


Messages : 1138
Date d'inscription : 13/03/2016
Age : 57
Localisation : cantal

Nouveau projet...BERLIET T 100... - Page 16 Empty
MessageSujet: Re: Nouveau projet...BERLIET T 100...   Nouveau projet...BERLIET T 100... - Page 16 I_icon_minitimeLun 20 Nov - 16:53

faut au moins que ça tourne en roulant  dab sinon .... t'es pas encore arrivé dans le Cantal  bheeeeyyyy
