Nouveau projet...BERLIET T 100...

un poids lourd

quand il va rouler sur ton pied, tu le sentira passer...

moi perso   vu que ton camion va être très gourmand , je passerai plutôt avec des batteries de visseuse en 18 v 9000 mah   tu roule un bon bout de temps et tu recharge en une moins d'une  heure . pas besoin d'équilibrer en plus
les batteries haut de gamme milwaukee : 2 batteries + le chargeur rapide comme dit plus haut... j'ai eu le tout pour 387€ c'est une somme mais la durée de vie des batteries est supérieur a celle des lipos
ce n'est que mon avis

au pire 2 visseuses parkside, y'as une boite 2 vitesse (je parle de la mienne) avec un couple monstre, une batterie qui tient bien et de mémoire elle coute 40€ avec le chargeur


Chose plus étonnante c'est que la batterie ne fait 1.3Ah, mais pour le prix au pire t'en prends de rechange ^^


Edit: ouais voila, c'est bhien ca 40€ https://www.dealabs.com/bons-plans/perceuse-visseuse-sans-fil-parkside/49640

je sais pas si tu a roulé avec des scales de 20 kilos voir ++++ pour le camion T100   Une perceuse pas cher avec boite comme tu dis   ça marche , j'ai ça sur mon Land Rover . mais pour la batterie a deux balles  :bheeeeyyyy:j'ai essayé en 2.5 ah bein .... ça va pas loin  :betmerde:donc a oublier si la 9ah est trop cher , tu prends une 4 ou 5 et c'est déjà bien "1 heure de trial avec le Land de 17 kilos"  ;)et je crois qu'il en a 47€ sur le net en Milwaukee   pour le chargeur , j'en ai 6 ou 7   je peux en donner  un
édit : ouais j'avais pas vu ton age

ouais tu me diras si ca pèse 30 kg c'est sur... mais pour un scale entre guillemets normal, a mon avis ça bat n'importe quelle moteur et boite de vitesse "classiques"

Enfin, je laisse les experts

DarkiiDen a écrit:

ouais tu me diras si ca pèse 30 kg c'est sur... mais pour un scale entre guillemets normal, a mon avis ça bat n'importe quelle moteur et boite de vitesse "classiques"

Enfin, je laisse les experts

tu as tout compris

Merci les gars de vos conseils.

Pour le moment, je n'y touche pas bien j'ai froid dans l'atelier et peu de temps "vraiment" à moi...
Mais le projet continuera ça c'est sur!


Pour le moment je suis à la recherche d'un vieux bout d'alésoir de diamètre 16 mm, qui coupe encore je le couperait pour pouvoir tailler un hexagonal à l'autre extrémité pour pouvoir le faire tourner avec une clef a cliquet plate, ce qui m'évitera de faire un autre trou dans ma coquille de pont a l'avant...ainsi je passerai par l'intérieur du pont pour réaléser la portée de roulement interieur qui est un peu "faible", et qui me fait gratter mes roulements car ils forcent trop à la mise en place, donc on tape et les billes se marquent = grattage...


Pour les perceuse, j'en ai acheter une pour voir a "le claire" mais les boites a vitesse sont en plastoc donc pas bon!
Je recherche une épave de perceuse "220 v ou pas" avec boite 2 ou 3 vitesses en acier type makita, metabo, ryobi...etc.

pour les boites de perceuse avec pignons métal, j'ai ce qu'il te faut .C'est du solide  point de vu moteur , j'en ai aussi des gros   fais moi signe si tu as besoin
gratos bien entendu

Benh, je veux bien voir ce que tu as en photos si c'est possible car je ne trouve pas grand chose pour le moment...

Je voudrais 2 voir 3 vitesses si possible mais une boite complètement acier, je vais avoir beaucoup de couple et de grandes roues (20 cm) de diamètre et je veux que ça boost un peut...

Pour le moteur il me faut au moins un truc qui fonctionne en 4 s mini je pense...14.8 volts mini...

C'est cool ta proposition...merci encore!

pour info titoune  :Dsur mon Land que tu as du voir , il fait 17 kilos avec des roues 4.0 une boite deux vitesses avec un moteur de visseuse de 18 volts   il a un couple a couper le souffle et je tracte ma voiture échelle 1 avec
je te ferai des photos des moteurs que j'ai  tous les moteurs en ma possession sont des deux vitesses ! j'en ai jamais vu avec trois vitesses .
tu peux les alimenter de 14 ou 18 volts comme tu veux . j'ai un 28 volts en stock en milwaukee c'est du lourd .
On passera en mp pour le reste

Ouah! tu tire ta bagnole avec!

Ben je crois que c'est ce qu'il me faut...

Par contre les 14 volts vont tilter en 4 s ? non?

En tous les cas merci ...


Parce que franchement je ne savait pas quoi y mettre comme moteur boite...

Par contre je n'est pas trouvé le sujet de ton Land...?

salut titoune69  je savais plus ou je l'avais mis   mais c'est bon, il est là !
https://www.rc-scale-trial.net/t8120-land-rover-echelle-1-4
tu as aussi ça ou il y a deux trois photos du land aussi .
https://www.rc-scale-trial.net/t8145-les-creations-d-erik15
et un autre land plus petit celui la
https://www.rc-scale-trial.net/t8071-mon-truc-en-tole
je ferai des photos pour les moteurs ce week end
A+

Merci

salut titoune69  voilà le genre de moteur que j'ai sur mon groland   pour le voltage c'est pas un problème ! j'ai fait tourné des moteurs 14 volts avec des accus de 18 volts et ça tiens   j'ai grillé deux moteurs sur mon Land en roulant en grande vitesse en le faisant forcer   ils aiment pas trop ça .




voilou

Merci pour les photos

Là au moins c'est du costaud!
génial la boite... je pense effectivement que ça tiendra!

Par contre pour les moteurs, ils sont de quel type (exemple type 540/550 etc...)
Et la denture du pignon (que je pense pas démontable sur le moteur en photos) est en quel module?
car j'aimerais pouvoir passer avec un moteur bruschless sensored et mettre un pignon du même module.

Pense tu que cela soit réalisable?
l'axe de sortie du moteur est de quel dimension?
Sur la boite on passe d'une vitesse à l'autre comment, je ne vois pas de fourchette...?

Merci dans tous les cas, c'est tres sympas!

salut  les moteurs sont des 550 , l'axe pignon fait 3mm de diamètre et les pignons sont démontables "ils sont pas nés dessus"   j'ai fabriqué un extracteur pour changer les pignons
il faut les re rentrer en force avec une goutte de loctit

pourquoi veux tu changer le moteur? ceux des visseuses sont très costaud et on en trouve plein a la casse

j'ai un autre modèle avec une boite pas courante, tous les pignons sont en métal aussi !
voilà les photos





si tu es pas a 1 ou 2 kilos
il y a aussi les moteurs de trottinette , j'en ai un

voilà

Mais t'est une vrais mine d'or toi !

Tu trouve tous ça en déchetterie  ou tu bosse dans un sav?

J'aime bien la boite de la perceuse orange car je pourrais lui faire une boite métal
et le raccordement au pignon d'attaque est plus facile pour jongler avec des dentures moteur différentes pour plus ou moins de vitesse en sortie.je pense que ça me conviendrais mieux... ou les deux, et je combine la deuxième en boite de relais...qu'en pense tu?
(bien sur, si ça ne te dérange pas...)

oui je trouve tous ça a la déchetterie  il faut voir ce que les gens jettent   la orange est pour toi alors  vu que tu as une fraiseuse tu pourras adapter comme tu veux!

Une autre aussi qui est pas mal   je laisse le boitier de la visseuse qui relie le moteur a la boite de vitesses ; et le mandrin pour tenir l'arbre qui va a la boite de transfert , c'est pas très scale   mais bien plus pratique   un faux moteur cache tout ça .
celui la est prêt a être installer ! si tu la veux ?






tu as un petit MP

Houah! super! merci.

(Je fais une copie partiel du MP que je t'ai envoyer pour les autres personnes qui suivent le projet)

Sur ma chaîne cinématique je vais avoir une boite de vitesse, peut être une boite de relais et une boite de transfert et mes ponts.


Donc je calcul la démultiplication de mes ponts, la boite de transfert étant nul (les pignons étant égaux) et les rapports de la boite à vitesses et éventuellement de ma boite relais, tous ça avec la circonférence de mes pneus pour dire, je veux une vitesse maximum par exemple de 15 km/h.


Ensuite je détermine la vitesse du moteur maxi qu'il me faut pour arrive à ma bonne vitesse maxi et d'avoir toutes les autres vitesses en dessous.


D'où ma question de type moteur et du module de pignon, pour pouvoir avoir le choix de pouvoir relier n'importe quel type de moteur sur le pignon d'attaque de la boite à vitesse, le seul endroit ou je peux faire varier la vitesse de l'arbre primaire.

salut  15 kmh c'est rapide pour un camion qui va faire dans les trente kilos   il te faut aussi prévoir de gros freins   sur le land , le frein moteur suffit même dans une pente raide , mais il fait que "17 kilos"   un frein sur l'arbre moteur devrait le faire    ton projet me plaît beaucoup

Mon dernier Wraith monte à 24.8 km/h avec une boite 2 vitesses et un brusless sensored...


Pour le freinage je vais voir mais je pense que je montrais un disque de 1/5 si besoin...

15 Km/h !! Ahahah

Je suis curieux de voir ça ! Chapeau je suis ton projet de près

Hâte de voir la suite, bon courage pour tes calculs ^^

Mathieu a écrit:

15 Km/h !! Ahahah

Je suis curieux de voir ça ! Chapeau je suis ton projet de près

Hâte de voir la suite, bon courage pour tes calculs ^^

salut math   oui mais là ; on parle d'un temps que les un peu plus de vingt ans ne peuvent pas connaître


Sur mon 8x8 je monte à 13-14 km/h en 3ème vitesse mais il pèse "seulement" 8kg   Par contre j'ai plus aucun couple, je l'utilise vraiment en dépannage quand il faut forcer ^^

le T100 échelle 1 roulait a 34 kmh maxi   tu le fais a quelle échelle le tien? tu veux pas faire de la course de côte avec ?

L'échelle est du 1/10 eme

Ca fait un engin de 1.53 mètre de long et 50 cm de large par 42 cm de haut...

Mais si il faut deux ou trois moteur ben on mettra ce qui faut, ou alors je le passe en thermique...mais j'aime pas le bruit...

Il n'y a pas de problèmes qui n'ont pas de solutions...je ne suis pas pressé...


Je suis content , je me suis remis à réfléchir et cette aprèm j'ai trouver comment faire mes fusées de pont avant...




je vais les tailler dans du rond de 70 mm de diamètre

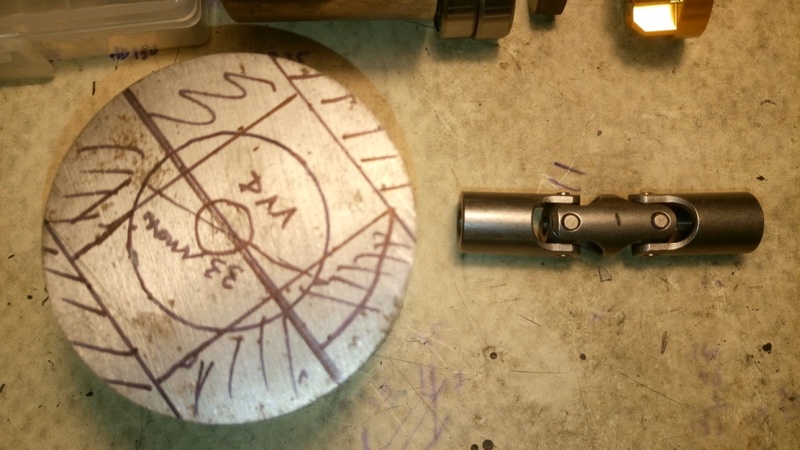

voici les pièces (il en manque) qui formerons les fusées...



le dessin ébauche de la taille, je garde tous ce qui est nette sans hachures et sans le rond et mis a plat les deux bec...




Avec un cardan double pour essayer de bien braquer...

et je pense que ça devrais le faire!


Je vais d'abord les percer au tour, puis les scier avec la scie automatique et ensuite rapprocher tous ça à la fraiseuse!
 et je pense que ça devrais braquer pas mal...

A suivre...
