MessageSujet: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 19:34

Nouveau projet :
La réalisation d un DUKW au 1/10eme ( scale bien sur ...)

Récup d un plan offert par un membre du club .
du cp ep 5 mm ,
du traçage , de la découpe et du collage ...

Un DUKW au 1/10 eme 102_9731

Un DUKW au 1/10 eme 102_9732

Un DUKW au 1/10 eme 102_9733

Un DUKW au 1/10 eme 102_9734

Un DUKW au 1/10 eme 102_9735

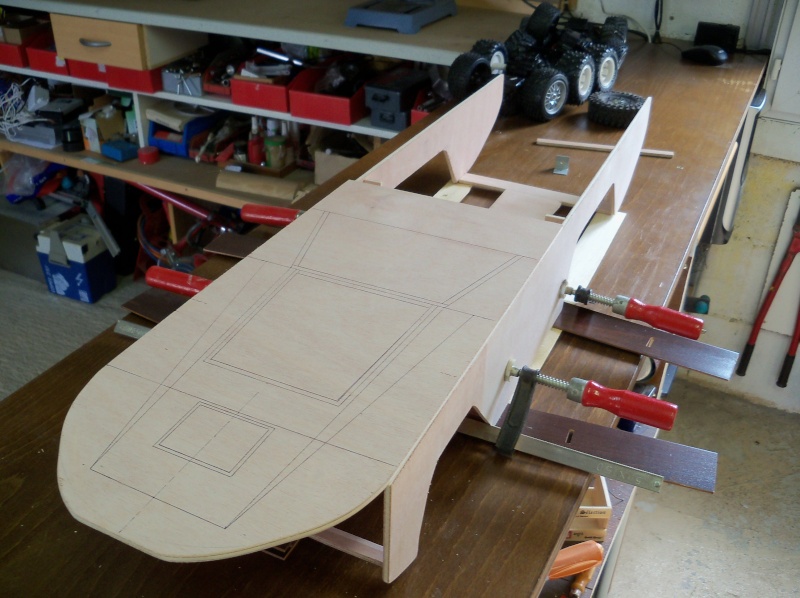

Un DUKW au 1/10 eme 102_9736

Un DUKW au 1/10 eme 102_9737

Un DUKW au 1/10 eme 102_9738

Voilà pour ce tantôt ; maintenant il faut que je trouve une combine pour faire l avant de la coque arrondie ...
je vais faire un tour sur les sites de bateaux ..

@+
Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
quatrelle53
Partenaires pro. du forum
quatrelle53


Messages : 1320
Date d'inscription : 21/09/2011
Age : 34
Localisation : cholet

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:00

je crois qu'il faut humidifier a l'eau chaude le bois pour le tordre

super projet!!!
Revenir en haut Aller en bas
http://www.littlecaraddict.fr/
Invité
Invité
avatar



Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:01

Magnifique idée et superbe projet.

Tu peut tailler le nez dans un bloc de balza aussi ?
clin
Revenir en haut Aller en bas
quatrelle53
Partenaires pro. du forum
quatrelle53


Messages : 1320
Date d'inscription : 21/09/2011
Age : 34
Localisation : cholet

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:02

il faut un sacré bloc!! :study:
Revenir en haut Aller en bas
http://www.littlecaraddict.fr/
scandenfreud
Donateurs
scandenfreud


Messages : 2948
Date d'inscription : 12/01/2011
Age : 49
Localisation : Charente Maritime

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:04

La vache , un duke !!!! Un DUKW au 1/10 eme 204658759

J'en ai conduit et entretenu quand j'étais bidasse !!! Un DUKW au 1/10 eme 364988687

Je dois même en avoir une tof , on avait les Larcs qui les remplacaient
Revenir en haut Aller en bas
Jutix

Jutix


Messages : 683
Date d'inscription : 08/07/2012
Age : 25
Localisation : Val De Marne

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:06

Ca va être super!! Very Happy
Revenir en haut Aller en bas
Invité
Invité
avatar



Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:06

quatrelle53 a écrit:
il faut un sacré bloc!! :study:
C'est vrais.
bmuhuha





il y a aussi la solutions de tranche horizontale découpé, empilé , collé puis poncé .
C'est peut être la solutions la plus réalisable.
clin
Revenir en haut Aller en bas
Eric49
Donateurs
Eric49


Messages : 8504
Date d'inscription : 05/06/2010
Age : 52
Localisation : va savoir quand tu sais pas

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:20

abonné clin
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:24

Nicolas le Banni a écrit:

il y a aussi la solutions de tranche horizontale découpé, empilé , collé puis poncé .
C'est peut être la solutions la plus réalisable.
clin
oui, mais il y a aussi le lamellé collé y a pas mieux clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Invité
Invité
avatar



Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:27

Soyann a écrit:
Nicolas le Banni a écrit:

il y a aussi la solutions de tranche horizontale découpé, empilé , collé puis poncé .
C'est peut être la solutions la plus réalisable.
clin
oui, mais il y a aussi le lamellé collé y a pas mieux clin
Le lamellé collé doit rester presser dans un moule pendant un certain temps.
Il faut donc un moule clin
Revenir en haut Aller en bas
Totof1965
Donateurs
Totof1965


Messages : 1961
Date d'inscription : 07/07/2011
Age : 58
Localisation : Blain 44

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 20:53

Beau projet, je suis
Revenir en haut Aller en bas
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 21:16

Nicolas le Banni a écrit:
Soyann a écrit:
Nicolas le Banni a écrit:

il y a aussi la solutions de tranche horizontale découpé, empilé , collé puis poncé .
C'est peut être la solutions la plus réalisable.
clin
oui, mais il y a aussi le lamellé collé y a pas mieux clin
Le lamellé collé doit rester presser dans un moule pendant
un certain temps.
Il faut donc un moule clin
non non , pas pour ça clin le lamellé collé pour l'échelle 1/1 peut être, mais je peu te dire que j'utilise la technique pour certaine partie de mes bateaux rc et c'est impec, ça bouge pas clin alors que l'eau chaude c'est vraiment pas ça.
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
scorpio
Donateurs
scorpio


Messages : 3591
Date d'inscription : 18/03/2011
Age : 53
Localisation : jura 39

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 23:35

C est la première fois que je vais faire un truc qui flotte ( j espère ) .
Et c est super intéressant à réaliser . Pour la partie avant , je vais empiler des petits carrelets de bois que je vais découper et poncer ... ça devrait aller ..
Ensuite , il faut que je réfléchisse sur la trans en 6x6 , j ai démonté plusieurs jouets RC de récup et je vais essayer ( je dis bien essayer ) de modifier les ponts pour les adapter sur le DUKW .
Le tube d étambot et l hélice ... bein..heuuu .. plus tard .... Very Happy
Pour les roues , je récupère celles des honcho d origine car le diam 105 mm est tiptop par rapport au plan ..

Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 23:49

scorpio a écrit:

Le tube d étambot et l hélice ... bein..heuuu .. plus tard .... Very Happy

bah quoi? qu'est ce qui te pose problème?
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
scorpio
Donateurs
scorpio


Messages : 3591
Date d'inscription : 18/03/2011
Age : 53
Localisation : jura 39

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeMer 3 Avr - 23:57

J ai présenté les ponts (encore d origine ) sur le Dukw et j ai l impression que le tube d étambot va passer en plein dedans ; donc je vais commencer par adapter les ponts et j aviserai pour le tube une fois tout en place .
Sinon , j ai une question sur le diam de l hélice et la puissance du moteur car en navigation , j y connais que dalle . clin
Merci pour votre aide .
@ +
Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 0:02

scorpio a écrit:

Sinon , j ai une question sur le diam de l hélice et la puissance du moteur car en navigation , j y connais que dalle . clin
Merci pour votre aide .
@ +

tu fais pas ça pour aller vite Very Happy donc vue la taille, tu peux lui coller un 550 tout simple, le choix de l'hélice fera le reste niveau effort clin

pour l’hélice, une trois pale ça fait réaliste et très peu d'angle ça sera top clin

tu as pas de visu de l'emplacement et du diamètre sur le plan? si oui montre nous voir clin
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
scorpio
Donateurs
scorpio


Messages : 3591
Date d'inscription : 18/03/2011
Age : 53
Localisation : jura 39

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 0:10

Ok Soyann , Merci . clin

Je vais fouiller dans mes boites à rabios pour voir ce que j ai en stock ..

Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 0:11

scorpio a écrit:
Ok Soyann , Merci . clin

Je vais fouiller dans mes boites à rabios pour voir ce que j ai en stock ..

te plante pas de diamètre ça va faire moche clin

et:

Citation :
tu as pas de visu de l'emplacement et du diamètre sur le plan? si oui montre nous voir
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 0:16

Revenir en haut Aller en bas
https://www.rc-scale-trial.net
Dédé
Donateurs
Dédé


Messages : 7868
Date d'inscription : 20/02/2011
Age : 58
Localisation : GUJAN-MESTRAS (33)

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 6:21

T'en fait pas pour la navigation
en vrai c'est pas très efficace
ni sur terre ni dans l'eau Very Happy

J'ai trouvé çà, si çà peu d'aidée clin
http://www.oocities.org/y2patmat/dukw/hull.htm
Revenir en haut Aller en bas
scorpio
Donateurs
scorpio


Messages : 3591
Date d'inscription : 18/03/2011
Age : 53
Localisation : jura 39

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 23:48

Merci dédé :, je m inspire de cette réalisation pour faire le mien ...et de plus il existe une multitude de photos un peu partout sur la toile .. trop cool pour moi , ça va bien m aider . clin
Celui ci est bien détaillé ( c est le lien que tu m as indiqué ) avec les étapes de montage .http://www.oocities.org/y2patmat/dukw/index.htm

Merci Boss :, l hélice serait a priori une 3 pales diam 35 mm . Et comme je n ai jamais réalisé de bateau ( je me répète ) je n ai pas d hélice en stock , donc j essayerai d en faire une ( aprés calcul du pas .. c est pas gagné ) .

Mais quand méme , ce projet me plait bien clin
Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Invité
Invité
avatar



Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeJeu 4 Avr - 23:58

Un DUKW au 1/10 eme DUKW%20Foto3

Un DUKW au 1/10 eme Iraqi.russian_dukw_13

Un DUKW au 1/10 eme Dukw-diag

Voila ce que j'ai pu trouver.
clin
Revenir en haut Aller en bas
scorpio
Donateurs
scorpio


Messages : 3591
Date d'inscription : 18/03/2011
Age : 53
Localisation : jura 39

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeVen 5 Avr - 0:11

Merci Nico ...
Je viens de faire un allez retour à l atelier .. et l hélice mesure environ 55 mm sur le plan ; je ne sais pas pourquoi j avais 35 mm en tête . scratch
Revenir en haut Aller en bas
http://scalemodelisme.wix.com/scale-modelisme
Soyann
Menbre du staf/webmaster
Soyann


Messages : 20116
Date d'inscription : 02/06/2010
Age : 47
Localisation : Normandie/14

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeVen 5 Avr - 0:34

scorpio a écrit:
Merci Nico ...
Je viens de faire un allez retour à l atelier .. et l hélice mesure environ 55 mm sur le plan ; je ne sais pas pourquoi j avais 35 mm en tête . Un DUKW au 1/10 eme 3804960369
et pourquoi t'en commande pas une ?
Revenir en haut Aller en bas
https://www.rc-scale-trial.net
kazacorpora

avatar


Messages : 323
Date d'inscription : 27/01/2012
Age : 123

Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitimeVen 5 Avr - 0:56

bravo ,
un projet dingue comme je les aime
Un DUKW au 1/10 eme 2010856861

je m'abonne aussi
Un DUKW au 1/10 eme 1071211947
Revenir en haut Aller en bas
Contenu sponsorisé





Un DUKW au 1/10 eme Empty
MessageSujet: Re: Un DUKW au 1/10 eme   Un DUKW au 1/10 eme I_icon_minitime

Revenir en haut Aller en bas

Un DUKW au 1/10 eme
Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Le dukw en image
» Prologue d'un projet de longue haleine : Dukw 1/10

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
RC Scale Trial, LE FORUM SCALE ! :: LES AUTRES RC :: Tout ce qui navigue ou vole-
Sauter vers:
