scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: L atelier du modéliste scale .. Mer 27 Nov - 18:26 | |
| Réalisations de divers petits outils (marteaux et tournevis).. ( reste à peindre ) Je me suis aussi amusé à faire une petite perceuse à colonne ( qui sera fonctionnelle ) Tout d abord la semelle et la colonne ( que j ai remplacé par un tube creux un peux plus loin ) la tête ( dans l étau home-made ) Usinage de la broche ( ça a été chaud !!) mandrin et broche interne tournante (papier millimétré pour avoir une idée de la taille ) mise en place de la broche et des leviers de commande une poulie plastique avec un ressort de rappel en fin de course de la broche montage à blanc .. je pensais utiliser un moteur de vibreur de tel , mais aprés essais il s avère qu ils n ont pas assez de couple .. Trop petit la bête ..... Usinage d un faut moteur . le moteur réel sera sous l établi et un axe passera par le tube creux qui fait maintenant office de colonne sur la perceuse .. j ai fais les trous pour la clé à mandrin ( trés , trés mais vraiment trés petits ...) essai photo avec un grand fond blanc ... Il faut encore que je fasse un beau capot ...( ce n est pas gagné !!) il faut que j apprenne à faire des photos en macro ( c est ce que m a dit ma fille ... ) j ai fini la platine de fixation "moteur" reste à faire la butée de perçage , le capot , les fils elect , l axe centrale pour la liaison moteur /poulie courroie , la peinture , un petit étau .. et aprés je pense que ça ira . ( je dois encore surement oublier quelque chose ) .. Et une fois tout ça terminé ... je me lance dans la réalisation de : un tour d établi , une fraiseuse , une scie à chantournée ... etc ... en fait , ce sera tout le matos nécessaire à notre passion ( toujours au 1/10 éme ) .. Voila , c est tout pour aujourd'hui , ce fut un jour de repos bien rempli ...
Dernière édition par scorpio le Sam 19 Avr - 23:42, édité 3 fois | |
|
| |
jb30
Messages : 200 Date d'inscription : 12/11/2012 Localisation : 30
| Sujet: Re: L atelier du modéliste scale .. Mer 27 Nov - 19:06 | |
| Bravo c'est énorme | |
|
| |
tchoupy57 ---------------------
Messages : 7905 Date d'inscription : 20/08/2010 Age : 43 Localisation : Petite-Rosselle 57/spicheren maintenant
| Sujet: Re: L atelier du modéliste scale .. Mer 27 Nov - 21:08 | |
| Il m'énerve le Gus je vais locke le post moi si ça continue
| |
|
| |
Soyann Menbre du staf/webmaster
Messages : 20116 Date d'inscription : 02/06/2010 Age : 47 Localisation : Normandie/14
| Sujet: Re: L atelier du modéliste scale .. Mer 27 Nov - 21:15 | |
| ATTENTION Scorpio le retour !!! | |
|
| |
Eric49 Donateurs
Messages : 8504 Date d'inscription : 05/06/2010 Age : 52 Localisation : va savoir quand tu sais pas
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 0:35 | |
| t'as du matos pour t'amuser maintenant, à ce que je vois me manque encore le tour (j'espère que mon père va me refiler le sien, car en ce moment j'ai pas les moyens d'en acheter un) en tous cas, tu déchires | |
|
| |
scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 13:24 | |
| Merci pour vos coms les collègues .. Pour la fraiseuse ( ech 1 ) ça faisait bientôt 20 ans que j en rêvais .. et c est vrai que maintenant ce n est que du bonheur ( un gain de temps formidable pour la réalisation des pièces ) , la lime va pouvoir prendre un repos bien mérité ... lol .. C est cool ...car avec cette bécane , je m éclate comme un gamin | |
|
| |
Eric49 Donateurs
Messages : 8504 Date d'inscription : 05/06/2010 Age : 52 Localisation : va savoir quand tu sais pas
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 13:32 | |
| c'est quoi comme modèle ?? sur les photos ça à l'air assez balaize quand même, surtout pour sortir l'étau que tu as fait (très beau boulot d'ailleurs ) | |
|
| |
SAEZ Cédric Donateurs
Messages : 3588 Date d'inscription : 19/10/2011 Age : 36 Localisation : MARSILLARGUES
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 22:02 | |
| Et voila , il recommence................. Je vais encore bavé sur mon clavier........................................ | |
|
| |
scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 23:19 | |
| merci . j ai fais l étau en usinant des pièces que j ai récupéré sur une ancienne machine à faire des doubles de clefs ... La fraiseuse : modèle : RC 20 BF/500 de chez " siderméca " année 2003 . ( elle a eu 10 ans le 15 novembre). je l ai acheté au mois de mai à un collègue du club qui m a fait une offre que je ne pouvais pas refuser . ( merci Bernard ) .. Elle avait seulement 5 ou 6 heures d utilisations ( trop cool elle est neuve !!!) Quelques photos prises le jour de son installation . Depuis ces photos , je l ai un petit peu amélioré avec un éclairage à Led pour bien voir clair pendant l usinage . Pour faire court : C EST LE PIED !!!! | |
|
| |
Eric49 Donateurs
Messages : 8504 Date d'inscription : 05/06/2010 Age : 52 Localisation : va savoir quand tu sais pas
| Sujet: Re: L atelier du modéliste scale .. Jeu 28 Nov - 23:28 | |
| je te pique l'idée pour l'éclairage LED, surtout que j'en ai en stock que je vais pouvoir coller directe sous la tête sinon, belle acquisition, y'a de quoi s'amuser avec ça avec les bons outils, tout est possible y'a plus qu'à lui adjoindre un kit de commande numérique et tu pourras lancer des petites séries (mon rêve, rien que pour pouvoir faire des patins de chenilles sur mesure) | |
|
| |
Dédé Donateurs
Messages : 7868 Date d'inscription : 20/02/2011 Age : 58 Localisation : GUJAN-MESTRAS (33)
| Sujet: Re: L atelier du modéliste scale .. Ven 29 Nov - 0:14 | |
| la jolie perceuse, je bave | |
|
| |
raph25bnr
Messages : 113 Date d'inscription : 21/03/2013 Age : 42 Localisation : BESANÇON
| Sujet: Re: L atelier du modéliste scale .. Dim 1 Déc - 14:57 | |
| Ben la ... Elle est ça promet | |
|
| |
scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 18:04 | |

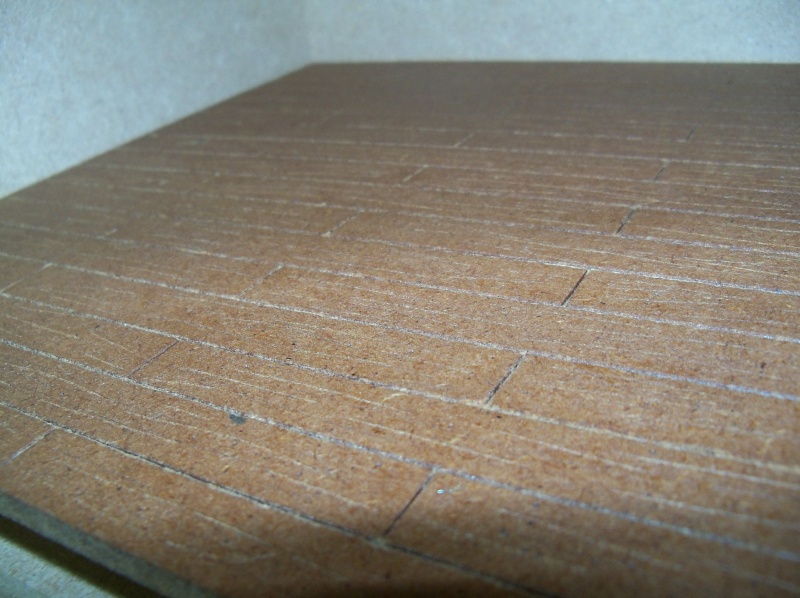

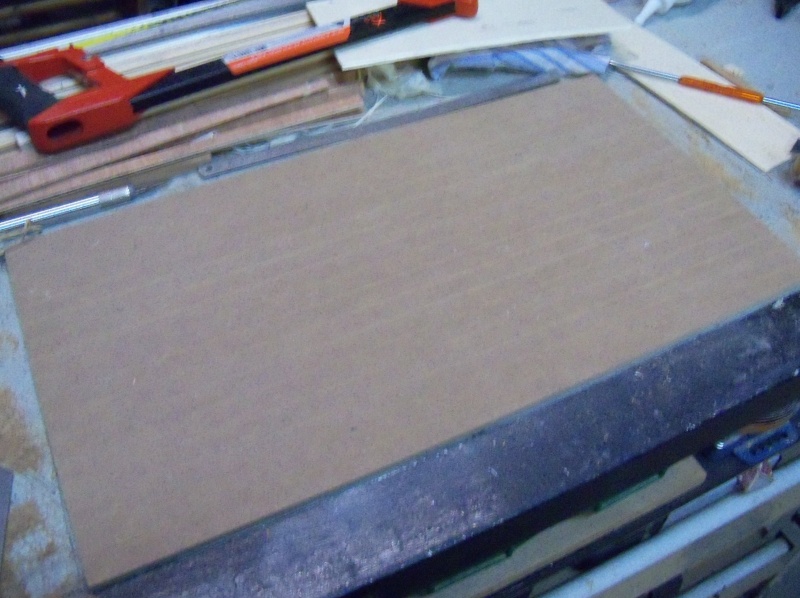

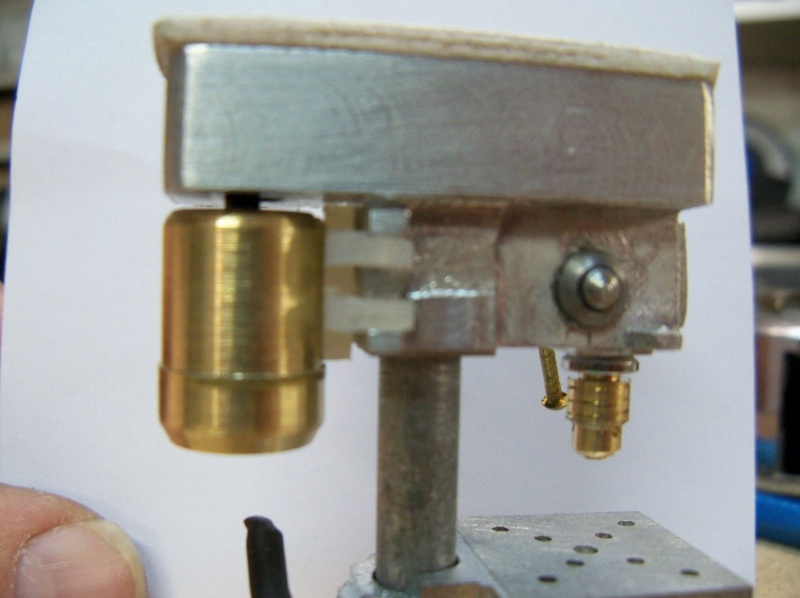

| J ai bossé un peu sur la perceuse .. le couvercle fraisé . il faisait 2 degrés dans mon atelier alors je ne sais pas si c est moi qui tremble ou l 'APN qui a froid , mais c est pas super net .. désolé . Voilà , c est décidé : Ce sera un atelier scale dédié au modélisme .. Début des festivités : Des chutes de médium . Réalisation de la structure : Sciage , ponçage , collage ... Ne pas tenir compte des croquis sur le bois . Le parquet . Directement sculpté sur un bout de médium .. J ai allumé le radian au gaz ... ça va mieux : il fait 9.5 degrés . j ai teinté le bois ... pendant que sa sèche j attaque le toit . Les planches de sous toiture : Le parquet n étant toujours pas sec ( transfert de celui ci à la maison : 21 degrés c est mieux ) Pendant ce temps je termine la transmission de la perceuse à colonne : J ai refais les poulies et un axe traversant la colonne pour l entrainement : Je n ai pas la photo , mais la courroie est faite avec un petit joint torique fin que j ai recoupé et collé à la cyanno .. J ai récupéré le parquet ( plus ou moins sec ...) La teinte me plais assez ( je vais encore le vieillir mais plus tard .. Le rendu est mieux sur cette photo . A suivre ..... | |
|
| |
Soyann Menbre du staf/webmaster
Messages : 20116 Date d'inscription : 02/06/2010 Age : 47 Localisation : Normandie/14
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 19:13 | |
| | |
|
| |
h.300
Messages : 1958 Date d'inscription : 17/07/2011 Age : 60 Localisation : Bordeaux
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 19:43 | |
| oh, le fou remet ça ... dans son frigo en plus il va être gélé ce c*n me tarde déjà de le voir fini va pas dormir beaucoup encore ... tu veux des cachets ?? non, vaut mieux pas :bdude: | |
|
| |
VRALLYE
Messages : 1044 Date d'inscription : 04/11/2012 Age : 43 Localisation : haute normandie 76/27
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 19:50 | |
| Terrible magnifique matos | |
|
| |
raph25bnr
Messages : 113 Date d'inscription : 21/03/2013 Age : 42 Localisation : BESANÇON
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 20:02 | |
| Joli scorpion !! Je devrait faire un tour du côté de lons /champagnole ! | |
|
| |
scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 20:50 | |
| Merci pour vos coms .. Raph , ou ça exactement ? car Lons / Champagnole c est vaste .. ( réponse en mp si tu préfères ) .. Et c est vrai que je me les gèles dans mon atelier ... Mais je n aime pas rester sans rien faire donc par tout temps j y vais et j adore ça !! ( et 9.5 degrés avec du chauffage , ce n est pas la fin des haricots .. ) @+ | |
|
| |
h.300
Messages : 1958 Date d'inscription : 17/07/2011 Age : 60 Localisation : Bordeaux
| Sujet: Re: L atelier du modéliste scale .. Mer 4 Déc - 21:01 | |
| quand même, il faut le faire ... avec des moufles ... | |
|
| |
scorpio Donateurs
Messages : 3591 Date d'inscription : 18/03/2011 Age : 53 Localisation : jura 39
| Sujet: Re: L atelier du modéliste scale .. Dim 22 Déc - 22:46 | |

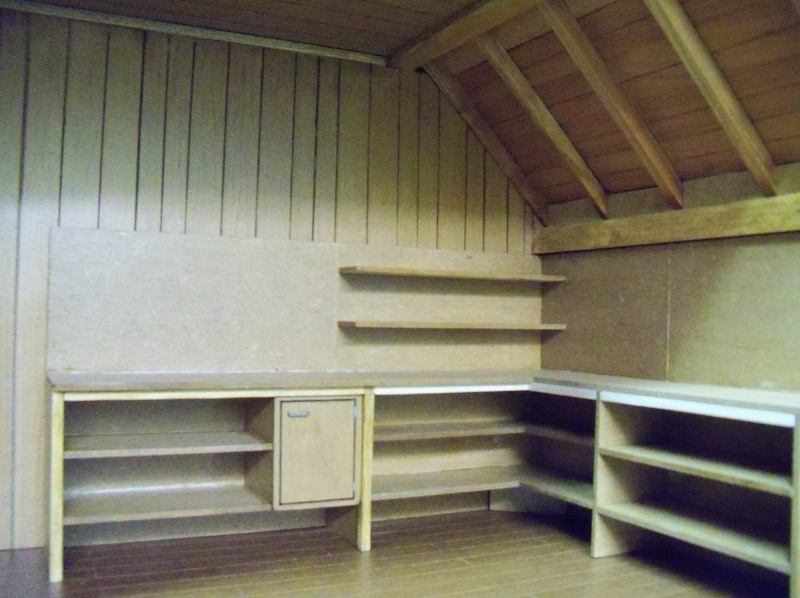

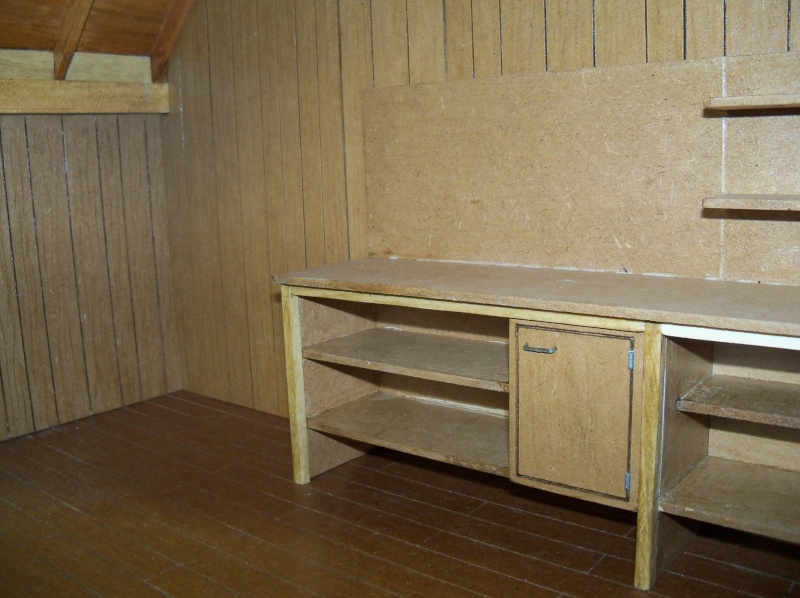

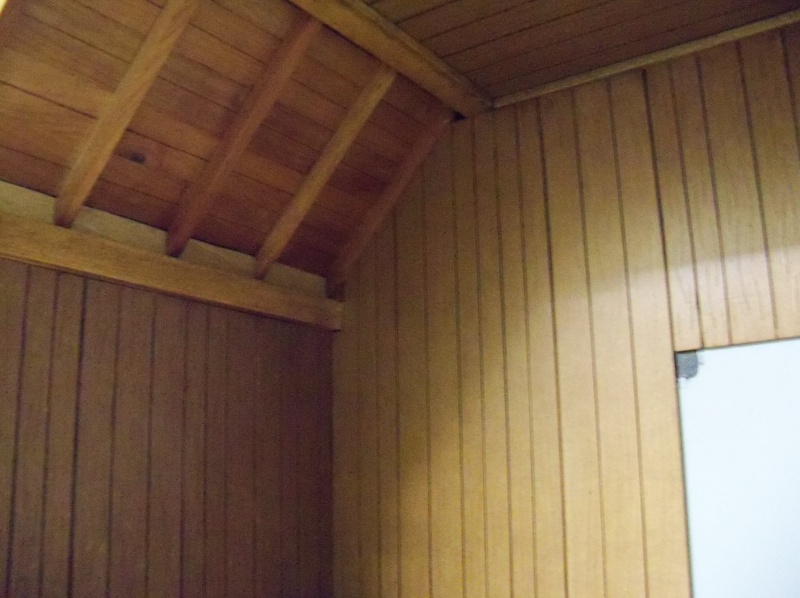

| Hello , j ai un peu avancé le projet : Réalisation d un bardage intérieur avec du médium de 3 mm que j ai sculpté , poncé , teinté ... Pourquoi une partie non recouverte ? J ai attaqué le mobilier avec des chutes de médium et des petits carrelets en sapin .. Oups , j ai envoyé trop tôt ... j édit. Les accessoires cacherons les traces que la colle à laissée ... Il y a encore beaucoup à faire ( vernis , peinture , étagères ,tiroirs , électricité ) Mais bon , j ai le temps , il doit être fini avant le 11/11/14
Dernière édition par scorpio le Dim 22 Déc - 23:31, édité 1 fois | |
|
| |
h.300
Messages : 1958 Date d'inscription : 17/07/2011 Age : 60 Localisation : Bordeaux
| Sujet: Re: L atelier du modéliste scale .. Dim 22 Déc - 23:13 | |
| j'espère qu'il y a des petits tiroirs plats coulissants sous le plan de travail ?? que du bon et beau | |
|
| |
Soyann Menbre du staf/webmaster
Messages : 20116 Date d'inscription : 02/06/2010 Age : 47 Localisation : Normandie/14
| Sujet: Re: L atelier du modéliste scale .. Dim 22 Déc - 23:51 | |
| un grand malade je vous dis pas !! | |
|
| |
Eric49 Donateurs
Messages : 8504 Date d'inscription : 05/06/2010 Age : 52 Localisation : va savoir quand tu sais pas
| Sujet: Re: L atelier du modéliste scale .. Lun 23 Déc - 0:30 | |
| c'est que le début, mais quel début | |
|
| |
Dédé Donateurs
Messages : 7868 Date d'inscription : 20/02/2011 Age : 58 Localisation : GUJAN-MESTRAS (33)
| Sujet: Re: L atelier du modéliste scale .. Lun 23 Déc - 0:49 | |
| ça va encore tout déchiré s't'affaire | |
|
| |
raph25bnr
Messages : 113 Date d'inscription : 21/03/2013 Age : 42 Localisation : BESANÇON
| Sujet: Re: L atelier du modéliste scale .. Lun 23 Déc - 7:57 | |
| | |
|
| |
